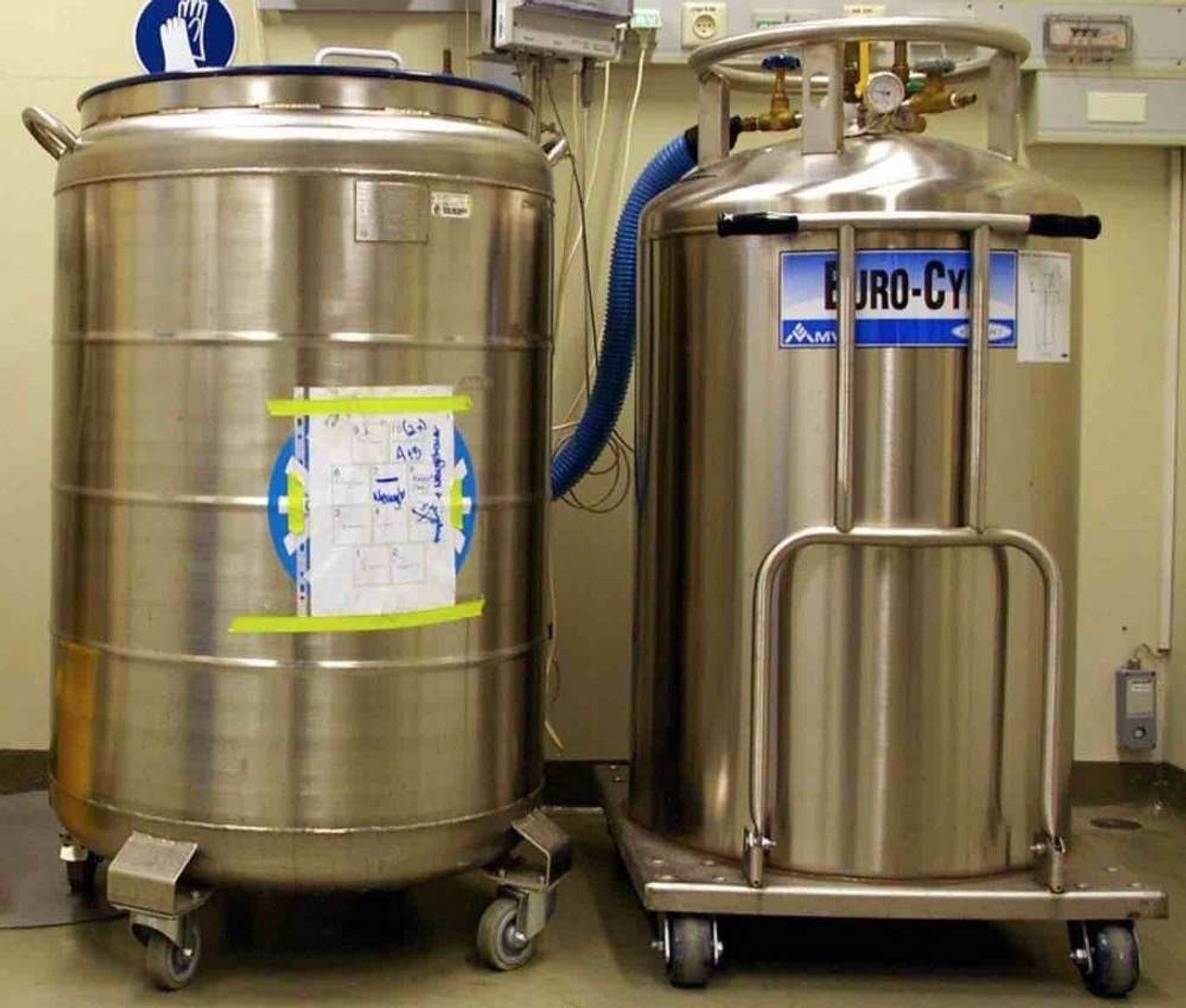

液氬杜瓦瓶的保溫性能直接影響液氬儲存效率與使用安全，其核心在於真空夾層的絕熱效果。判斷保溫性能是否下降可通過以下多維度檢測方法，結合設備運行數據與物理現象綜合評估。

　　一，外壁溫度異常檢測

　　采用紅外測溫儀(精度 ±1℃)對杜瓦瓶外膽表麵進行多點測溫，正常保溫狀態下：

　　主體區域溫度應接近環境溫度(溫差≤5℃)

　　閥門接口等部位溫度可略低，但不應低於 - 10℃

　　若出現局部低溫區(溫度<-20℃)且麵積超過總表麵積的 5%，說明真空夾層存在泄漏點，保溫性能已顯著下降

　　二，液氬蒸發率監測

　　通過液位計記錄單位時間內液氬消耗量，計算蒸發率：

　　靜態蒸發率測試：在無取液操作的密閉狀態下，連續 72 小時記錄液位變化，正常新罐蒸發率應≤1.5%/ 天

　　動態對比法：與同型號新罐對比，若蒸發率上升超過 50%(如從 1% 升至 1.5% 以上)，說明保溫性能退化

　　快速檢測：當環境溫度穩定時，單日液位下降量超過容積的 2%，可判定為保溫失效

　　注：測試需排除環境溫度劇烈變化(日溫差>10℃)，安全閥頻繁起跳等幹擾因素。

　　三，真空度指標檢測

　　真空夾層的真空度是保溫性能的核心參數：

　　使用真空計測量，合格杜瓦瓶真空度應≤1Pa(常溫狀態)

　　若真空度降至>10Pa，絕熱性能下降約 60%，會導致明顯冷損

　　專業檢測可采用氦質譜檢漏儀，當泄漏率>1×10⁻⁸Pa・m³/s 時，需立即停用檢修

　　四，結霜形態分析

　　結合結霜特征判斷保溫狀態：

　　正常情況：僅在液位計接口等部位出現薄霜(厚度<3mm)，且隨環境濕度變化自然消長

　　異常表現：

　　罐體外壁大麵積結霜(覆蓋>30% 表麵積)

　　底部或焊縫處出現堅硬冰層(厚度>10mm)

　　停機後結霜區域仍不融化，且持續擴大

　　此類異常結霜多因真空失效導致冷量外泄，是保溫性能嚴重下降的直觀標誌。

　　五，壓力變化趨勢觀察

　　在密閉儲存狀態下，監測罐內壓力波動：

　　正常狀態下壓力穩定在 0.1-0.3MPa，每日波動幅度≤0.05MPa

　　若出現無明顯誘因的壓力持續上升(日均升幅>0.08MPa)，說明大量液氬汽化，間接反映保溫失效

　　安全閥頻繁起跳(每日超過 3 次)且非超壓充裝導致，需優先排查保溫問題

　　六，長期運行數據對比

　　建立設備運行台賬，重點關注：

　　相同工況下(充裝量，環境溫度，取液頻率一致)的補氣周期變化，若周期縮短 20% 以上

　　年度真空度檢測數據趨勢，連續兩次檢測真空度上升幅度>5Pa / 年

　　與出廠參數對比，靜態蒸發率三年累計上升超過 1%

　　符合上述任一情況，即表明保溫係統進入劣化階段。

　　七，輔助判斷方法

　　聲音檢測：貼近罐體傾聽，若能聽到持續 “嘶嘶” 聲，可能是真空夾層漏氣導致的氣流聲

　　重量法驗證：稱重復滿液氬後的總重量，與理論值偏差超過 3% 時，需結合其他方法綜合判斷

　　GB/T 18443.3-2010《真空絕熱深冷設備 設計》規定，杜瓦瓶保溫性能的有效期通常為 5-8 年，超過使用年限後需每半年進行一次全麵檢測。當發現上述多項指標異常時，應立即停止使用，聯係廠家進行真空修復或更換真空夾層，避免因保溫失效導致液氬大量損耗或罐體凍損。
